AOI 鏡頭的選用(一)
AOI 鏡頭的選用(一)

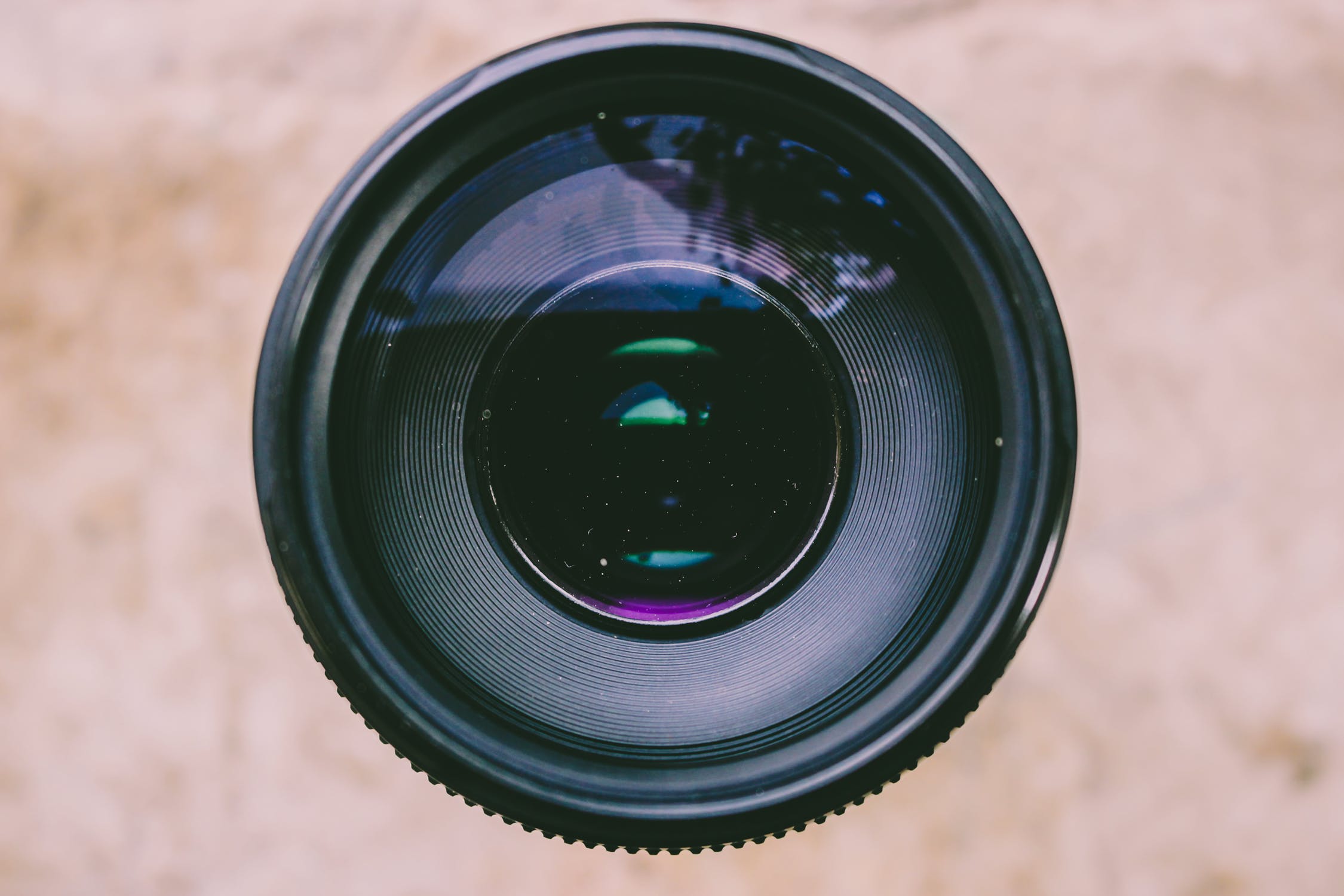

一般檢測用的鏡頭
CCTV(閉路電視) 用的鏡頭
CCTV(閉路電視) 用的鏡頭，這是最便宜入門級的鏡頭，早期用於監視系統類比的相機鏡頭，解析度從320X240 提升到640X480(VGA)的解析度。一般CCTV的鏡頭雖然也有1M-4M畫數等級，但是絕大都是VGA 這個等級。如果你的檢測相機是1M( 1024X768) 但是採用CCTV(VGA)的鏡頭會讓照片的銳利度從1024X768 降到640X480。
CCTV 鏡頭的特殊之處
CCTV 鏡頭的特殊之處，有一個定焦從4mm，6mm，8mm，12mm，25mm,35mm,50mm 等常見的規格。數字越小就愈廣角 景深愈大，數字越大就是視野也愈小。景深就愈小。
CCTV的秘密
選用CCTV，鏡頭有一個未公開的秘密 它的中心與邊緣的變形量誤差最大可以到5%。如果適用於測量精密量測 就需要用HR系列的鏡頭。這樣才能將變形量誤差降到0.3%。
結論
整體來看，如果是量測尺寸還有一個系統性的問題。因為檢測的機構通常無法精準的定位量測位置偏差小於0.01mm 反而是常常大於2mm-5mm。這時候重複精度就會變得很差。例如 樣品的圓直徑在鏡頭正下方測得50mm。與2.5D量測機台數據相當。但是當它還在視野內左右上下偏差幾個mm。所量測出來的圓直徑。就會有公差高達0.06mm-0.07mm。這就是偏離誤差。要解決這個高階難題。就需要有足夠的經驗和統計的概念去做回歸補償才能做好精確量測。
