AOI 鏡頭的選用(二) 遠心鏡頭
高階的鏡頭
在高階的鏡頭，一般最常用的是遠心鏡頭，因為它有一個標準就是工作距離65mm 和110mm。讓多數使用者可以在設計機構時就確定機構應留的相關的尺寸。遠心鏡的意思是，入射光經過鏡頭會匯聚在遠處。主要是可以有兩個好處景深比較大，中間與邊緣部分的變形誤差很小，通常是0.1%以下。大部分這種鏡頭都稱幾倍鏡。意思是放大相機的感測面積的幾倍。從0.1倍到6倍都很常見。6倍鏡視野(FOV)很小只有1mm-2mm 看搭配的相機而定。反之0.1倍FOV 就會很大。所以鏡頭也很大支。如下圖(來源: 維基百科)

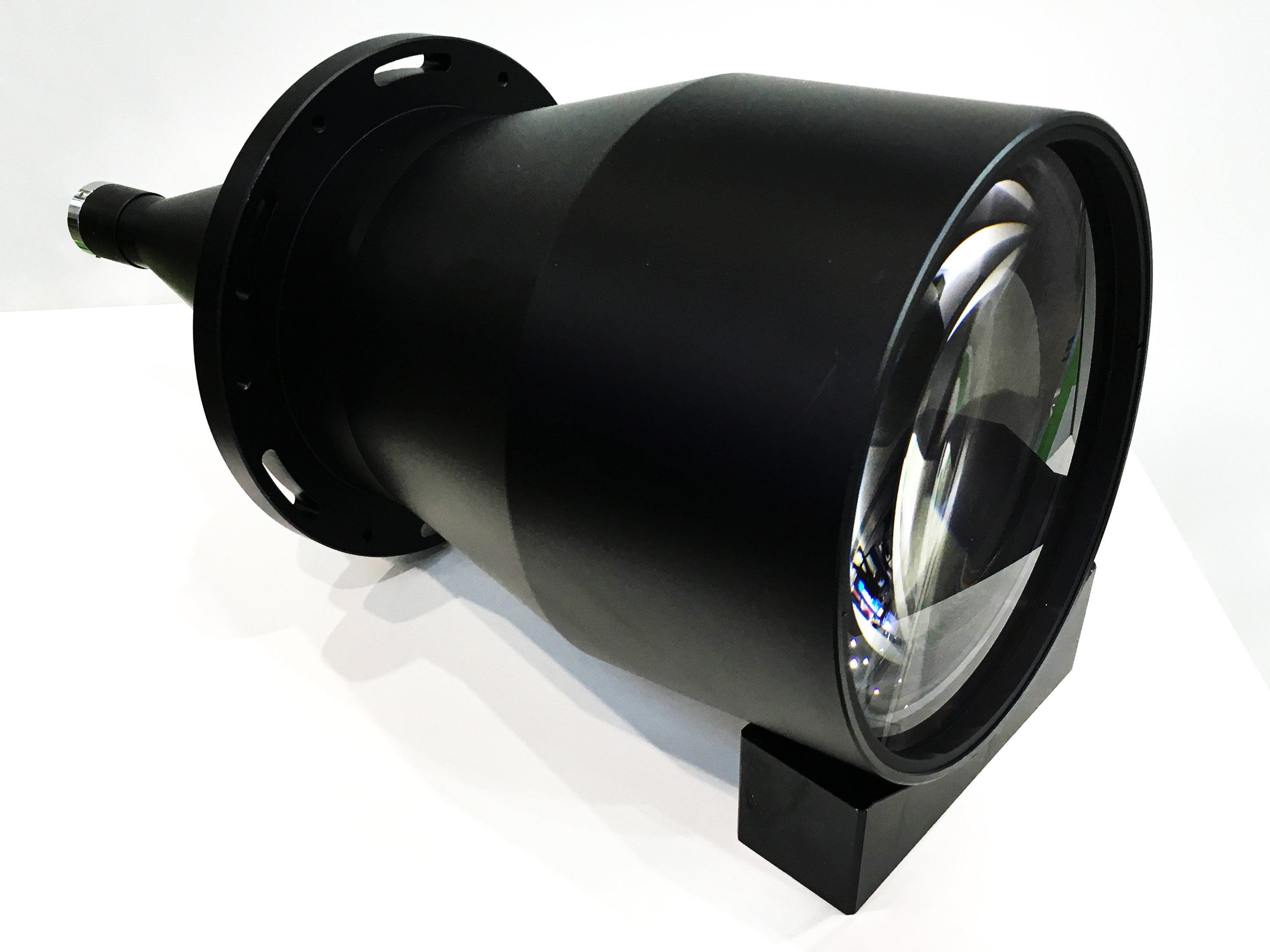

遠心鏡
絕大部分沒有可調的部分，好處是不會在AOI機台上因震動或人為調整因素改變量測的參數。為什麼要選用遠心鏡頭，因為精準度高，變異量小，在量測上有不可或缺的需求。它的缺點就是昂貴是CCTV 鏡頭的好幾倍到幾十倍。
晟格AOI瑕疵檢查機
![]()

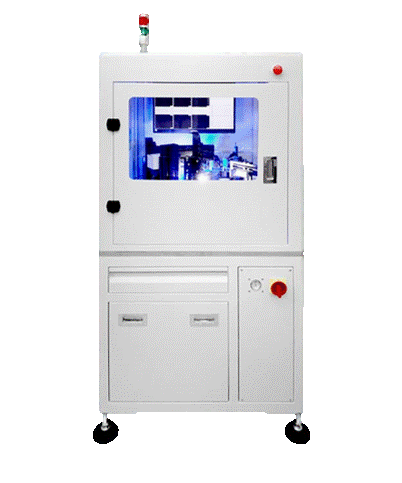

轉盤式檢查機
![]()

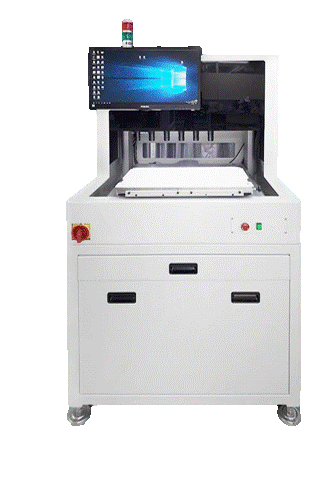

平移式檢查機
![]()
IC載帶檢查機
![]()
捲帶式檢查機
這類的鏡頭有幾個特色:
有長長的鏡身， 短則80mm起， 長則200mm.
具有內同軸光進入口。在鏡頭上直接可以接上5mm的點光源。讓鏡頭本身就可以把光投在待測物上。通常在0.5倍鏡以上的鏡頭比較常見。
標準的工作距離65mm或110mm。為何要選65mm 如果物件表面很暗且光源又不夠亮，選這個進光量會增加。還有可以選擇口徑較大的進光量也會增加。但是通常價格會水漲船高。反之受限於機構的限制需要大一些空間就選110mm的。
相關文章
AOI 檢測系統的評估
一般採用自行開發OpenCV(Open Source Computer Vision Library)視覺原始碼演算庫的和開發商的工具庫，就有可選擇使用CPU運算或MCU運算(加速卡)。來加速的的運算能力。一個好的解法可以讓系統處理2M照片從10張/秒提升到100張/秒。

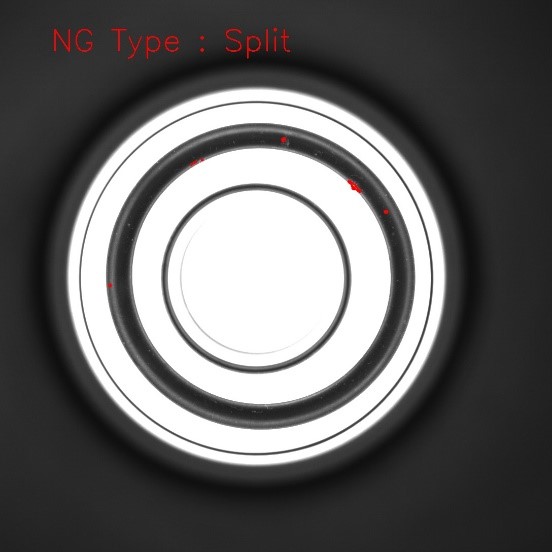

黑色油封能用AOI檢測瑕疵嗎?
